Спортивное ориентирование – один из самых массовых видов outdoor-спорта. Ежегодно, по спортивному ориентированию организуются десятки крупных соревнований с количеством участников в несколько сотен. Работают спортивные секции по ориентированию, где занимаются и дети, и взрослые.

Ну и кроме того, спортивное ориентирование, точнее его основы, база для знаний для всех поклонников outdoor-активности, потому что, GPS – GPS-ом, а знать, чем отличается направление на магнитный Северный полюс от направления на географический – надо!

Сделали небольшую статью по базовым понятиям про ориентирование. Очень рекомендуем сохранить ее себе в качестве закладки.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Без специализированного снаряжения, обуви и одежды участвовать в соревнованиях по ориентированию бессмысленно. Готовы перейти к покупкам прямо сейчас?

Что такое ОРИЕНТИРОВАНИЕ?

Это умение определять свое местоположение на местности относительно других объектов. Основными способами ориентирования на местности являются ориентирование по карте, по компасу и по отдельным ориентирам. На практике все эти три способа тесно переплетаются между собой и дополняют друг друга.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Умение пользоваться компасом, «читать» карту, определять положение себя относительно других предметов на местности - все это поможет вам для выбора дальнейшего пути движения.

Ориентирование - это не только полезный навык, но ещё и интересное мероприятие. Это уникальный вид спорта, сочетающий физическую и умственную активности. В мире и в России проводится большое количество массовых соревнований по спортивному ориентированию. При помощи карты и компаса нужно не только определить свое местоположение, но и находить заданные контрольные пункты и отмечаться на них, уложившись в отведенный временной лимит.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Ориентирование карты по компасу и линиям местности, определение на карте точки стояния, определение сторон горизонта по окружающим предметам, движение по азимуту в направлении заданного ориентира, определение масштаба карты - все это может потребоваться для уверенного движения по туристическому маршруту.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Основы ориентирования. Базовые понятия.

Карта - основное средство ориентирования. Топографическая карта - надежный путеводитель по незнакомой местности. С помощью карты можно быстро и точно определить свое местоположение, уверенно выдержать заданный или намеченный маршрут движения.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Ориентирование на местности по карте включает в себя ориентирование карты, сравнение изображения на карте с реальным объектом и определение своего местоположения (точки стояния).

Ориентировать карту - это значит расположить ее в горизонтальной плоскости так, чтобы северная (верхняя) сторона карты была обращена на север. При таком положении карты расположение предметов и форм рельефа на местности будет соответствовать расположению условных знаков на карте.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Ориентирование карты может быть выполнено по направлениям на стороны горизонта, на ориентиры, по линейному ориентиру.

Ориентирование по карте может носить общий или детальный характер.

Общее ориентирование заключается в приблизительном определении своего местоположения, вектора движения и времени на преодоление маршрута. Как правило, используется, когда маршрут уже проложен заранее, для контроля соблюдения пути.

Детальное ориентирование – это точное определение своего местоположения и направления движения на карте. Играет важную роль при преодолении мест, где отклонение от заданного маршрута может быть опасным. Например, в горных переходах.

К важным элементам техники ориентирования на местности относятся также ориентирование карты по линиям местности и определение точки стояния.

Если вы – спортсмен, активно занимающийся спортом, если вы – любитель, регулярно участвующий в соревнованиях, то для вас у нас есть специальные дисконтные карты, которые позволяют получать существенные скидки при покупке инвентаря, обуви или одежды.

Точка стояния - точка, в которой находится наблюдатель. Характеризуется долготой, широтой, а часто и высотой.

Для определения точки стояния существуют различные приемы, включающие методы засечек, тщательное сравнение карты с местностью с учетом возможных параллельных ситуаций и т. п.

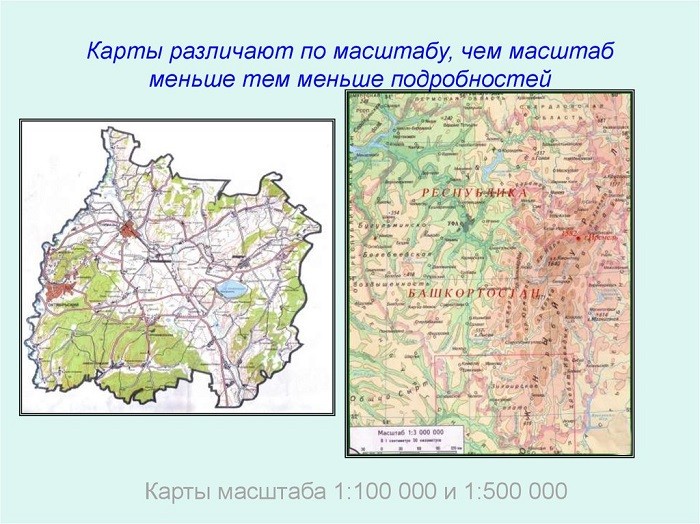

Вне зависимости от характера картографической проекции, при составлении карты всегда уменьшают действительные размеры участков земной поверхности. Отношение длины какой-нибудь линии на карте к длине той же линии на поверхности Земли называют масштабом.

Важно уметь определять масштаб карты, если он по тем или иным причинам неизвестен: имеется, например, лишь часть карты, либо ее фотокопия без указания масштаба.

Существует несколько приемов определения масштаба карты.

Если измерить на карте расстояние между двумя точками, выраженными на местности надежными ориентирами (такие измерения обычно выполняются с помощью курвиметра или линейки компаса), а затем определить реальное расстояние на местности глазомерно, по времени и скорости движения или даже шагами, то масштаб карты легко найти методом пропорций.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Другой способ установления масштаба карты - по географической (координатной) сетке. Для этого нужно лишь помнить, что одна минута широты соответствует одной "морской" миле, т. е. 1852 м.

Пусть, например, разность широт двух смежных параллелей составляет 30, а расстояние между ними на карте равно 5,6 см. Степень уменьшения размеров можно вычислить: M=(30'*1852*100) / 5,6 =~1000000.

В этом вычислении коэффициент 100 введен для согласования размерностей (метров и сантиметров), а масштаб карты, следовательно, составляет величину 1 : 1 000 000. И, следовательно, 1 сантиметр в карте будет равен 10 километрам на местности.

По компасу карту ориентируют, когда не определено свое местоположение на ней или с точки стояния не видно ориентиров.

Для того чтобы определить свое местонахождение на карте необходимо сориентироваться по объектам, которые находятся в зоне вашей видимости. В этом поможет умение читать карту: учесть рельеф (возвышения, низины), реки, тропы и дороги. К примеру, перед нами река или дорога - участок который направлен на север. Ищем, где на карте есть такие участки. Или мы видим вдалеке гору под определенным углом к северу (азимут). Находим, при перемещении компаса по карте, в какой точке угол будет соответствовать тому, что мы видим.

После того, как мы определили наше местоположение, выбираем цель, которой нам нужно достичь. Снова совмещаем север карты с севером компаса. Совмещаем указатель направления на компасе (указатель отсчета визира) с направлением к объекту на карте. Вращаемся до тех пор, пока направление магнитной стрелки не совпадает с севером. Теперь можно начинать движение по указателю на компасе, наблюдая за тем, чтобы север стрелки был постоянно совмещен с севером на колбе. Двигаясь в заданном направлении, мы достигнем необходимого объекта.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Во время тренировок и соревнований по ориентированию вам точно понадобятся кроссовки для трейла. Важными отличиями таких кроссовок являются: выраженный протектор, мощная подошва, быстрая шнуровка, защита стопы от механических повреждений при ударе о камни и неровности, повышенная амортизация, плотная посадка.

Разновидности ориентиров

Надежными ориентирами служат высокие, резко выделяющиеся на общем однообразном фоне объекты: горные вершины, отдельные скалы, искусственные сооружения такие, как вышки, колокольни, трубы, столбы ЛЭП. Их делят на точечные, линейные и площадные.

Точечные ориентиры. Отличаются небольшой площадью, однако обязательно отмечаются на картах: строения, башни, перекрестки, горные вершины и фабричные трубы и иные объекты или точки пересечения линейных ориентиров и изломов контуров (развилки дорог, перекрестки просек, слияние ручьев, углы и выступы контуров леса, луга, населенного пункта). Применяются при определении собственного местоположения. Позволяют точно обозначить цель назначения или какое-то определенное место, квадрат.

Линейные ориентиры. Это сооружения и рельефные формы, отличающиеся своей протяженностью при относительно небольшой ширине. Сюда входят: дороги, каналы и реки, трубопроводы, ЛЭП (линии электропередач), овраги, каньоны и т.д. Хорошо подходят для контроля соблюдения заданного направления при передвижении.

Площадные ориентиры. Характеризуются, главным образом, тем, что занимают значительную площадь. Сюда относятся поселения, водоемы, болота, опушка леса, озеро, лесные массивы и т.п. Их легко определить и запомнить еще на этапе подготовки к походу и составлении маршрута.

После того, как ваше местонахождение на местности и карте определено, нужно определить направление движения и азимут.

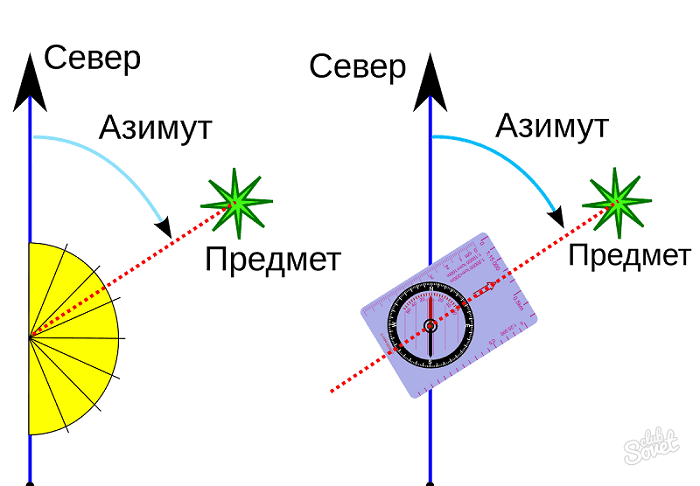

Азимут - это угол, образуемый в данной точке на местности или на карте между направлением на север и направлением на какой-либо предмет.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Движение по азимуту заключается в определении на местности нужного направления и выдерживании этого направления в пути до намеченного пункта.

Для определения азимута компас располагают так, чтобы 0° на циферблате и буква «С» указывали точно на север, то есть ориентируют компас по сторонам горизонта. Компас должен оставаться неподвижным, чтобы стрелка не отходила от деления 0°, надо вращать специальное визирное приспособление и наводить его мушку на предмет, азимут которого необходимо определить. Далее нужно заметить, около какой цифры на градусном круге компаса остановился указатель. Отсчет по указателю в градусах и будет равен азимуту данного предмета. Если же компас не имеет визирного приспособления, его надо заменить тонкой палочкой. Ее кладут на стекло компаса так, чтобы она проходила через центр циферблата и была направлена на предмет, азимут которого надо определить.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

На многих соревнованиях по ориентированию запрещается пользоваться GPS-навигаторами или часами с функцией определения азимута и расстояния до цели – неспортивно. Если вы не участвуете в соревнованиях и у вас все-таки стоит задача точно ориентироваться на незнакомой местности, то идеальное сочетание это: компас + свежая карта + навигатор или часы с GPS и функциями определения азимута и расстояния до цели + знания и умения всем этим пользоваться.

Очень рекомендуем вам часы Suunto с навигационными функциями, которые пригодятся как во время соревнований по ориентированию, так и в путешествиях:

АКЦИЯ SNEG10
-34%
Часы Suunto 7 Sandstone Rosegold
Часы Suunto 7 Sandstone Rosegold
Часы Suunto 7 Sandstone Rosegold
Часы Suunto 7 Sandstone Rosegold
Часы Suunto 7 Sandstone Rosegold
Часы Suunto 7 Sandstone Rosegold
Часы Suunto 7 Sandstone Rosegold
28 990 ₽43 990 ₽
или 7 248 ₽ через
Доступные размеры
Вес, кг
0,070
АКЦИЯ SNEG10
Часы Suunto 9 Moss Gray
Часы Suunto 9 Moss Gray
Часы Suunto 9 Moss Gray
Часы Suunto 9 Moss Gray
Часы Suunto 9 Moss Gray
Часы Suunto 9 Moss Gray
Часы Suunto 9 Moss Gray
35 700 ₽
или 8 925 ₽ через
Доступные размеры

Все часы Suunto в «Канте».

Азимут определяют не только на местности, но и по карте.

Истинный азимут определяется как угол между направлением географического меридиана, проходящего через данную точку, и направлением на предмет. Географический и магнитный полюсы не совпадают. Поэтому существует склонение магнитной стрелки. Оно может быть западным и восточным. При географических работах на местности его приходится учитывать так же, как и при работе с картой. Магнитное склонение на данное время указывается за рамочным оформлением карты. Пользуясь этим, можно легко перевести азимут из магнитного в истинный и наоборот.

Компас, важный элемент в процессе ориентирования.

Выбор компаса, прежде всего, зависит от ваших спортивных целей.

Можно выделить следующие виды компасов:

  • горный компас;
  • компас с плавающей вертушкой;
  • компас, предназначенный для спортивного ориентирования;
  • компас с неподвижной шкалой.

Горный компас обладает прочным металлическим корпусом и защитной крышкой, на которой имеется визирная линия. Чтобы применять данный прибор, нужно открыть крышку (прибор нужно держать на уровне пояса) и направить визирную линию на ориентир.

Самым простым прибором для туризма считается компас с плавающей вертушкой. Нужно навести прибор на ориентир и смотреть значение на шкале. Такие приборы просты в использовании.

Примеры:

Компасы, имеющие неподвижную шкалу используют только лишь когда нужно приблизительно знать направление. В работе они очень медленные, да и точность их сомнительна.

Ориентирование и его виды: велоориентирование, лыжное ориентирование, классическое беговое ориентирование подразумевают умение пользоваться топографической картой и компасом.

Так как в этом спорте важна скорость прохождения дистанции и точность определения направления к компасу предъявляются особые требования – высокая скорость установки магнитной стрелки и её устойчивость во время бега.

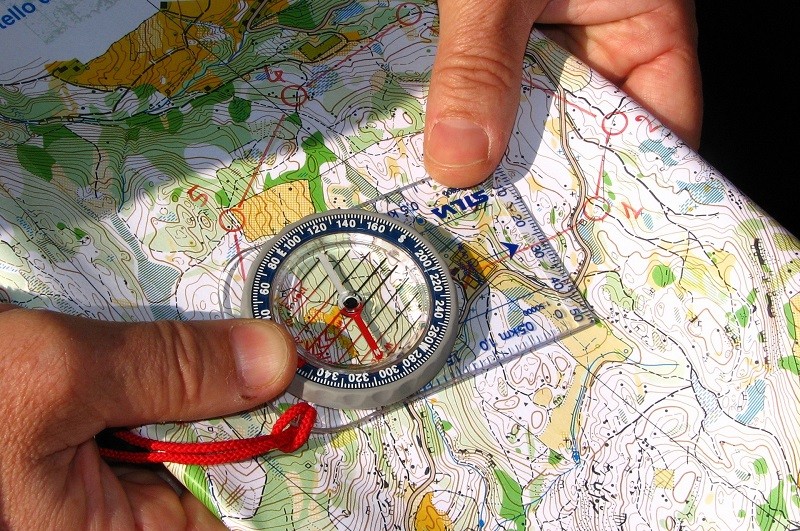

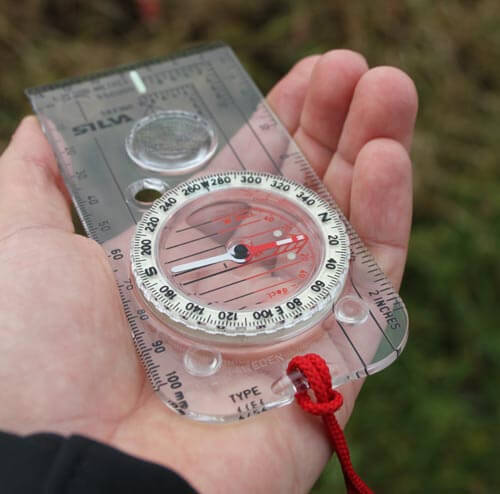

Компас для спортивного ориентирования имеет прямоугольное прозрачное основание, у него имеется шкала и линия «север-юг». Такие компасы очень просты в использовании, а обучиться ими пользоваться можно за 20 минут. Поэтому их часто используют и для туризма.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

При выборе компаса следует обратить внимание на некоторые моменты.

Самое важное, что нужно искать в компасе – это то, насколько точны и конкретны его показания. Для быстрого определения сторон есть компасы с корпусами, которые заполнены незамерзающей жидкостью. Жидкость может состоять из минерального, лампового масла или этилового спирта. Именно она помогает замедлить движение иглы, позволяет ей свободно двигаться и предотвращает подергивания. Поэтому следует избегать компасов без жидкостного корпуса, если нужны точные показания.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Долговечность прибора. Компасы не часто ломаются, но это не значит, что они продолжат исправно работать после падения с большой высоты. Поэтому стоит позаботиться о противоударных чехлах или надежных моделях компасов.

Специальный чехол для хранения компаса и необходимых аксессуаров для ориентирования.

Царапины на компасе могут помешать точному определению результатов. Выбирайте компас с акриловым покрытием, он стойкий к появлению царапин.

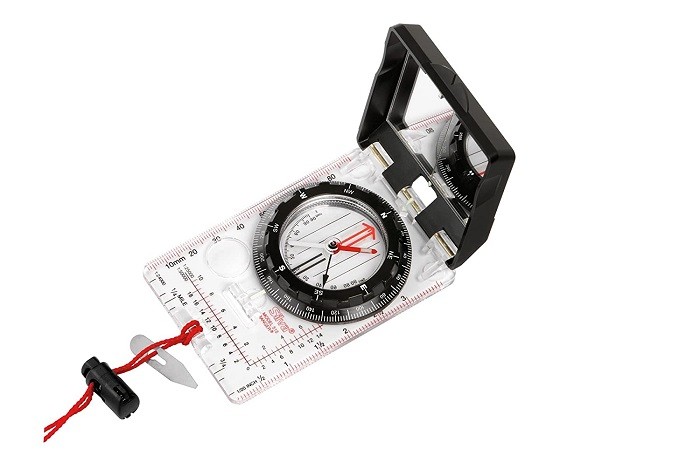

Смотровое зеркало (для компасов, предназначенных для туристических походов).

Смотровое зеркало на откидной крышке позволит видеть направление и не терять из вида компас. Для этого зеркало нужно откинуть на 45 градусов, держать компас на расстоянии вытянутой руки на уровне глаз. Зеркало также может использоваться в качестве сигнального устройства (посылать лучи) в периоды опасности.

Пример - компас Silva Expedition S.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Полезные статьи про одежду, обувь и снаряжение Salomоn:

Люминесцентные индикаторы на панели помогут ориентироваться в темноте, ночное время или при слабом освещении. Индикаторы могут быть на стрелке или на четырех основных точках, обозначающих стороны света.

Клинометр поможет измерить наклон. Определит насколько крутой является гора, склон и стоит ли остерегаться сходов лавины (для походов в зимних условиях).

Глобальная балансировка. Эта функция позволяет компасу функционировать независимо от того, в какой части земного шара вы находитесь. Стандартные компасы не могут этого сделать из-за магнитных провалов.

Silva Expedition-360 Global планшетный компас для всех тех, кому необходимо, высокоточное, надежное устройство для навигации.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Компас с нужным температурным диапазоном. Если планируются путешествия в морозную погоду, удостоверьтесь что компас сможет работать при низких температурах, иначе его показания могут быть недостоверными.

Для снятия вопросов по поводу качества изготовления и работы снаряжения для ориентирования, лучше всего выбирать из брендов, давно зарекомендовавших себя на этом рынке. Не стоит доверять noname девайсам.

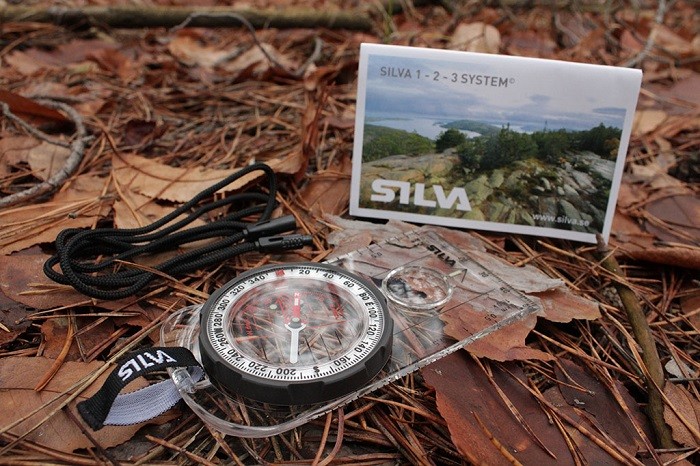

Silva - шведский производитель инвентаря для спорта и отдыха, основанный в 1933 году и с тех пор выпускающий качественное спортивное снаряжение.

В линейке компании представлено более 50 видов компасов для профессионалов и любителей: ориентировочные компасы на палец, брелочные для пеших туристов, закрытые и морские компасы. Компасы, своего рода, визитная карточка компании.

Есть версии компасов – для левшей и правшей, для использования на соревнованиях по ориентированию, где компас закрепляется на большом пальце руки:

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Компас Silva Race Jet 360 с поворотной капсулой идеально подходит для активного отдыха и для спортивного ориентирования, крепится на руку.

Существует несколько видов корпусов, в которых изготовляют компасы Silva.

Закрытый корпус. Компасы в таком корпусе защищены крышкой, но их недостаток – это довольно большой размер и вес.

Планшетные компасы устанавливаются на плоскую основу, которая обычно имеет линейку для измерений на карте, шкалу отклонений, встроенное увеличительное стекло, шнурок для крепления.

Примеры:

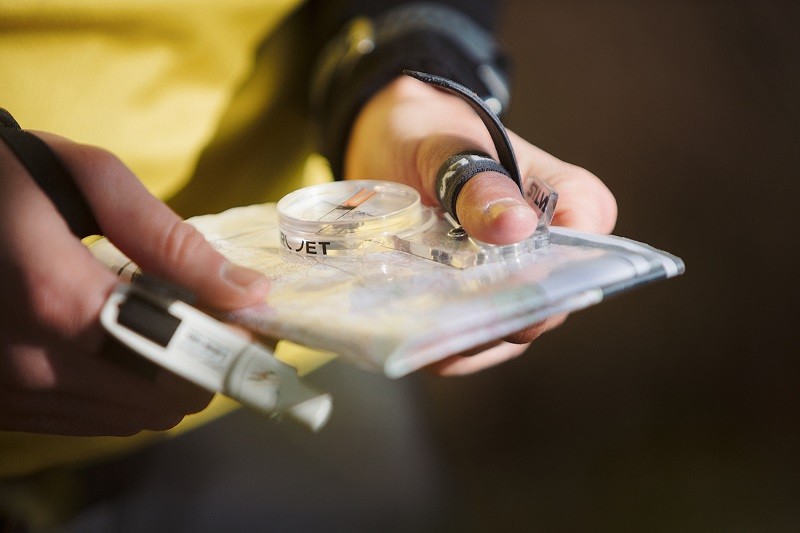

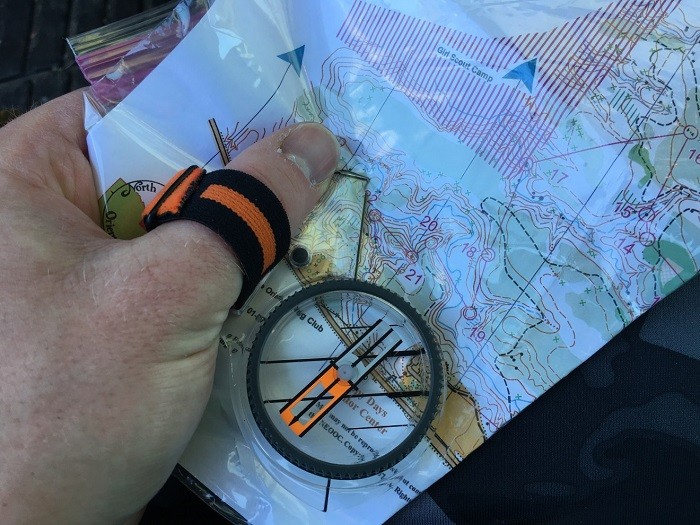

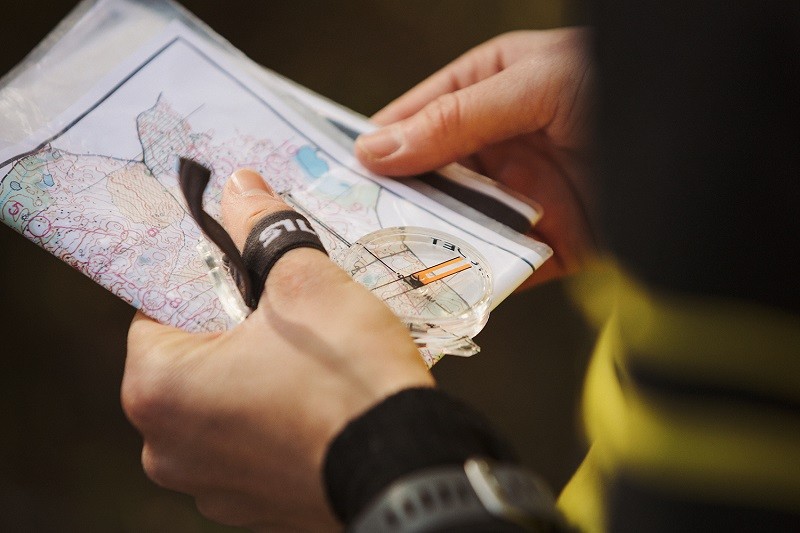

Компасы в компактном корпусе, которые можно надеть на палец.

Из-за своих размеров и способа крепления они часто используются в спортивном ориентировании. Они, как правило, для удобства бывают под «правую» или «под левую руку».

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Примеры:

Компас Silva Compass NOR 360 Right.

Компасы, которые можно носить на запястье хорошо походят велосипедистам, но они не очень удобны для пешего ориентирования.

Самое главное при выборе компаса, кроме внешней привлекательности и удобства в использовании, убедиться в его функциональной пригодности и исправности.

Перед покупкой компаса проверьте соответствует ли направление магнитной стрелки географическому северу. Если с этим все в порядке, поднесите к компасу металлический предмет. Стрелка должна отклониться от первоначальной позиции. Затем убираем предмет. После этого стрелка должна вернуться в исходное положение без видимых отклонений.

Компас Silva Compass Field - простой в обращении, идеален для ориентирования на местности.

При работе с компасом следует всегда помнить, что сильные электромагнитные поля или близко расположенные металлические предметы отклоняют стрелку от правильного ее положения. Поэтому при определении направлений по компасу необходимо отходить на 40- 50 м от линий электропередач, железнодорожного полотна, боевых машин, где много магнитного металла и других крупных металлических предметов.

В коллекции компасов Silva есть даже модель, уникальная в плане определения направления - SILVA Mecca Compass 9 предназначен для мусульман и показывает направление на Мекку.

Все компасы в «Канте».

Кроме компаса, есть другие распространенные способы ориентирования на местности.

Наблюдение за Солнцем и Полярной звездой.

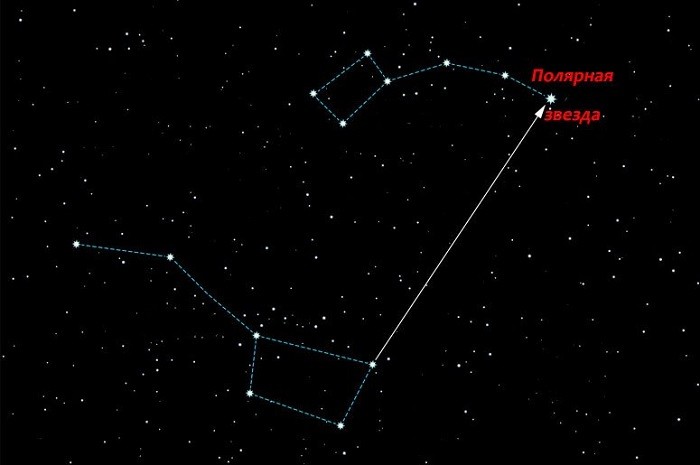

Как ориентироваться по звездам? Найти Полярную Звезду (в созвездии Малой Медведицы) – она всегда находится на севере. Чтобы найти Полярную звезду, надо сначала найти созвездие Большой Медведицы, напоминающее ковш, составленный из семи довольно ярких звезд. Затем через две крайние правые звезды Большой Медведицы мысленно провести линию, на которой отложить пять раз расстояние между этими крайними звездами, и тогда в конце этой линии найдем Полярную звезду, которая, в свою очередь, находится в хвосте другого созвездия, называемого Малой Медведицей. Став лицом к Полярной звезде, мы получим направление на север. Если вам нужно определить стороны света по Солнцу, необходимо пронаблюдать, где оно восходит и где садится. Соответственно восход – это восток, а закат – запад.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

В северном полушарии места восхода и захода Солнца по временам года следующее:

  • зимой Солнце восходит на юго-востоке, а заходит на юго-западе;
  • летом Солнце восходит на северо-востоке, а заходит на северо-западе;
  • весной и осенью Солнце восходит на востоке, а заходит на западе.

Существуют способы определить стороны света по окружающим объектам, например, если вы в лесу.

Вы можете воспользоваться ими при необходимости.

Полагают, что годичные кольца гораздо шире с юга, чем с севера. Многочисленные наблюдения показали, что ширина колец зависит от целого ряда факторов, в частности также от направления господствующего ветра.

Несколько более надежным является способ ориентирования по мхам и лишайникам, которые преимущественно сосредоточены на северной стороне дерева. Но не следует ориентироваться только по одному дереву, необходимо сравнить несколько деревьев. Для ориентирования можно и нужно использовать не только деревья, но и пни, большие камни, скалы. Кора деревьев обычно с северной стороны бывает грубее и темнее, чем с южной. Особенно хорошо это заметно на березе, сосне, осине. Но опять же следует сравнить несколько деревьев. В лесу, особенно после дождя, отчетливо видно, что стволы сосен с севера более темные. У деревьев хвойных пород натеки смолы гораздо обильнее с южной стороны. Весной трава растет выше и гуще с юга от отдельно стоящих деревьев, камней, пней, а в жаркий день остается более зеленой и сочной с северной стороны от этих предметов.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

В больших лесных хозяйствах стороны горизонта можно определить по просекам, которые, как правило, прорубают почти строго по направлениям север-юг и восток-запад. На крупномасштабных картах это очень хорошо видно. На одной и той же карте можно заметить, что не все указанные просеки выдерживают направление север-юг и восток-запад. Часть просек прорублена в других направлениях (параллельно шоссе, железной дороге или в зависимости от рельефа местности, особенно в горных районах). Лес разделяется просеками на кварталы, которые в нашей стране нумеруются, как правило, с запада на восток и с севера на юг.

Муравейники располагаются с южной стороны деревьев, пней и кустов, южный скат муравейников пологий, северный — крутой.

Замечено, что южные склоны гор и холмов обычно бывают суше, чем северные. Если внимательно приглядеться, то почва около больших камней, пней в летний период более увлажнена с севера от этих предметов, чем с юга.

Хорошая топографическая подготовка и владение приемами техники ориентирования позволяют решать тактические задачи: уверенное движение по маршруту с соблюдением походного графика и календарного плана. Большую роль в совершенствовании топографической, тактической, технической подготовки играют систематические занятия. Участие в спортивном ориентировании, рогейне или марш-броске будет полезной практикой.

Основы ориентирования. Базовые понятия. Как пользоваться компасом

Удачи на стартах по ориентированию и интересных приключений!
